PTO机械绞盘

绞盘技术支持中心

·




ABW1000


ABW2000


Hand Puller(1T/3T/4T)


ABW1750/ABW3500/ABW7000



点击浏览更大图片 | 点击浏览试用现场图片

仅ABW2000手动绞盘带自动刹车装置获得国家专利(专利号:ZL.99202439.0)

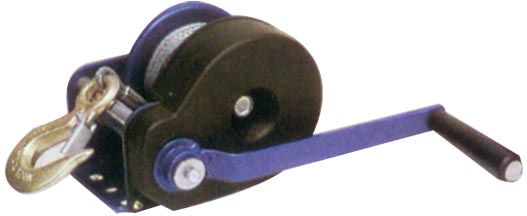

    手动绞盘又称手摇绞车,是一种机械用具,它是通过用手摇动绞车卷筒来拉动货物的。由齿轮驱动的绞车钢丝绳卷筒通过转动绕在它上面的钢丝绳来拉动货物。它(仅ABW2000手动绞盘)带有自动刹车装置,这使操作时更安全。当绞车钢丝绳拉着货物,且绞车卷筒保持不动时,刹车就业会自动开启。

    当需要各种救援工作的时候,手动绞盘是车载绞盘外的另一个选择。它最大的优点就是可以便携,可以从车子的任何方向连接。轻便和牢固,电镀,压制钢结构,钢缆通过两个内定的叉头拉动滑轮推进的单元。这些叉头在绞盘向前模式的时候拉动缆线,同时也是一个自动的刹车系统。叉头在抓力增加的时候会自动锁住。 手动绞盘还能够用于提升(提升力为拖拉力的65%左右)。

1、安装绞盘:从包装箱中取出绞盘,底盘朝下,钢丝绳引出口向前放置在安装平台上,平台上预置六角螺杆或者拖车对准绞盘底座圆孔或者沟槽即可。
安装绞盘了能需要的拖车钩、拖车球、拖车球座等请自备,您的绞盘供应商可能会有推荐产品。
2、安装钢丝绳:绞盘交付客户时已经预先安装了钢丝绳。如果需要更换或加长钢丝绳,请用手柄控制绞盘并将钢丝绳做适当牵引,取出原钢丝绳,绞盘轮鼓左侧有一六角螺栓固定钢丝绳的末端,因此安装新钢丝绳时需要注意将其重新拧紧。
3、安装手柄:手柄仅在工作时才需要安装,拧下绞盘左外侧的外露螺母,将手柄螺孔端顺时针旋入外露螺杆,再将螺母拧紧。

1、使用前检查绞盘是在正常工作状态下。
2、逆时针转动手柄,放出钢丝绳,建议工作人员用手适当牵引钢丝绳,以免钢丝绳在轮鼓中送乱。
3、将钢丝绳吊钩钩住载荷的稳固支点,开始顺时针转动手柄,拖拽或者吊起载荷。为使绞盘发挥最大功效,建议使用绞盘专用附件。

手动绞盘对比图(不同批次产品外观及色彩有一定差异。图片仅供参考,以收货实样为准。)

ABW1000手动绞盘(喷塑)

ABW2000手动绞盘(喷塑)

ABW1000手动绞盘(镀锌)

ABW2000手动绞盘(镀锌)

ABW1000手动绞盘(镀锌+尼龙带)

ABW2000手动绞盘(镀锌+尼龙带)




    ·绞盘型号命名规则
    ·绞盘使用操作指南
    ·建议、注意与警示信息
